WCB ANSI150LB、300LB用デザインの説明：

ストレートウェイタイプのグローブバルブ

ボルト止めボンネット

外ネジとヨーク



ライジングステムと非ライジングハンドホイール



円錐メタリックシール面のディスク



金屬バックシート、安全スタッフィングボックスパッキング



アンチねじりデバイス付



20℃で5,000フルオープン/クローズ操作試験合格のベローズで密封されたステム



シェル壁厚さ：ANSI B16.34



対面式サイズ：ANSI B16.10



エンドフランジサイズ：ANSI B16.5



検査及び試験：API598

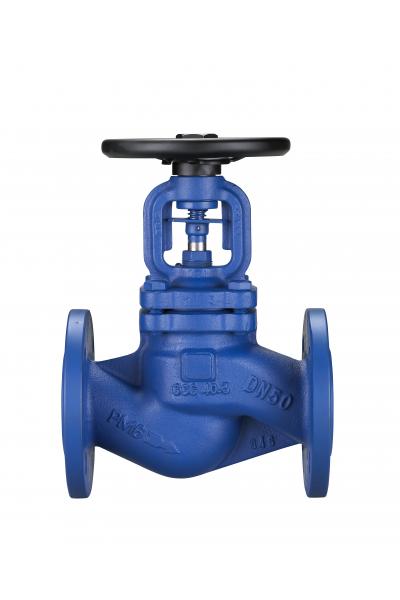

ダクタイル鋳鉄、PN16向けデザインの説明



ストレートウェイタイプのグローブバルブ



ボルト止めボンネット



外ネジとヨーク



アンチねじりデバイスおよび機(jī)械式位置インジケータ



ライジングステムと非ライジングハンドホイール



円錐メタリックシール面のディスク



金屬バックシート、安全スタッフィングボックスパッキング



アンチねじりデバイス付



20℃で5,000フルオープン/クローズ操作試験合格のベローズで密封されたステム



シェル壁厚さ：ANSI B16.34



技術(shù)的條件：バルブ開度3230 DIN



対面式サイズ：ＤＩＮ 3202 F1



フランジ：DIN 2533



テスト圧力：DIN 3230パート3



仕様：



タイプ：グローブバルブ



サイズ：1/2"～8"



ボディ材質(zhì)：FCD、WCB、CF8、CF8M



圧力定格：JIS10K、PN16、ANSI 150LB、300LB

接続：RF、FF
